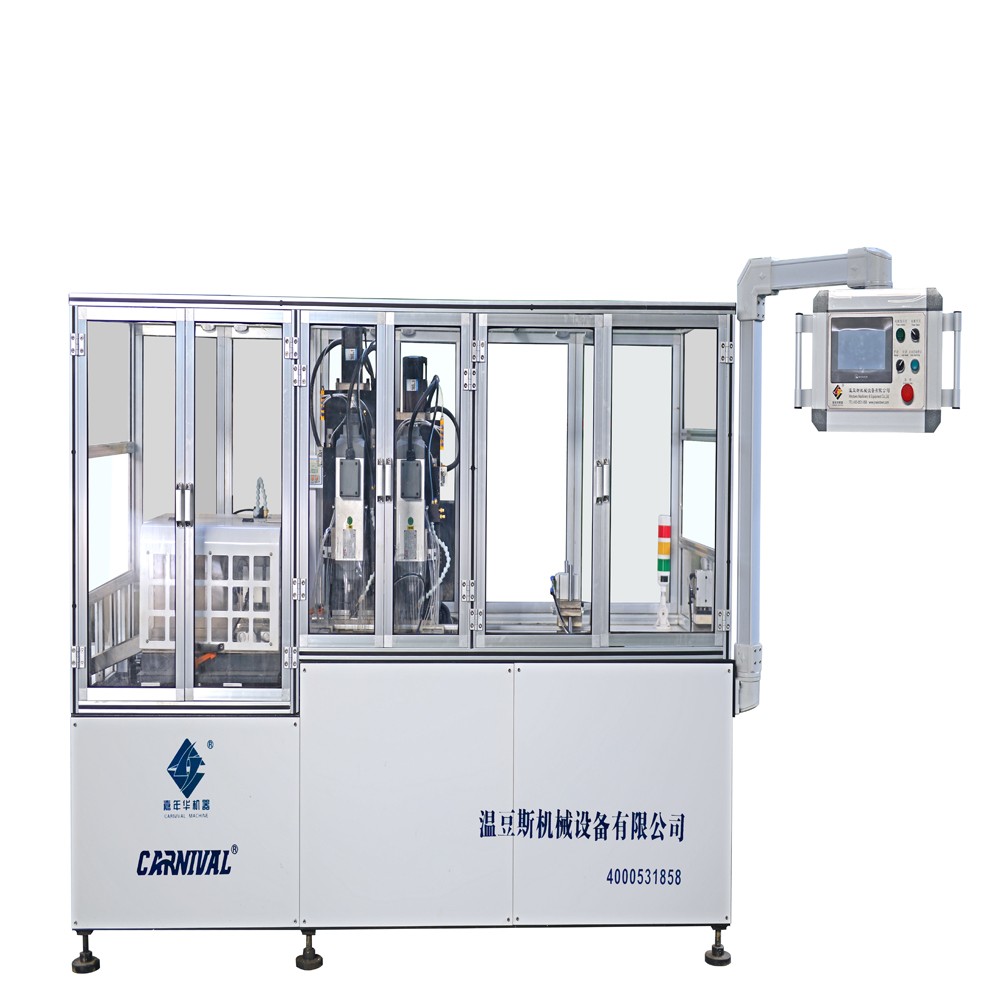

JNH-70D定制电力夹线板自动加工机 ( 双钻孔 - 切割 )

该机型是我司根据国家电网要求 : 研发定制一台机器通用 4 种电力 夹线板自动加工设备。

电力夹线板加工过程要求绝对的平整，传 输电流不允许丝毫的弯曲，放弃了原来冲压的传统做法，使用钻 铣孔的形式，避免了铝型材表面不平整。

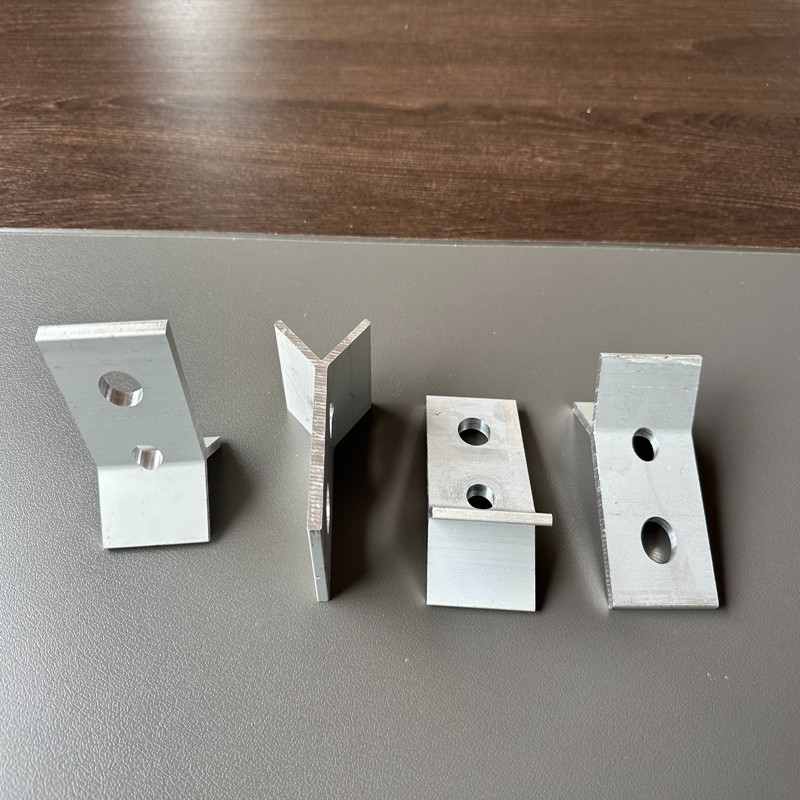

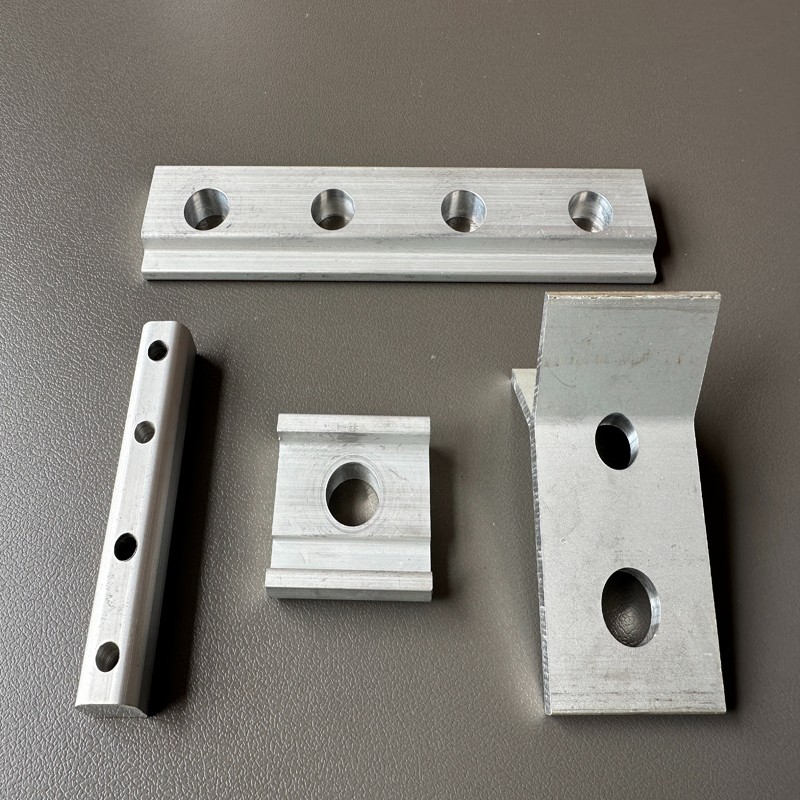

孔径一般在 17-25mm， 一个连接板上有 1-6 个孔，均匀排列。 加工工序 : 伺服送料 - 主轴钻孔 - 切割。

根据实际加工需要，我司 使用双钻孔—切割的机构，可以钻铣不同的孔径不用更换铣刀， 通用率更高。

 使用伺服控制钻孔前后移动位置来适应不同工件的加工要求，同 时使用伺服电机控制钻孔深度、钻孔前进及后退速度。

根据图纸及工件定制自动机工件行进轨道，可实现不同类型的铝 夹线板自动加工。

 出色的无尾料技术，不会浪费铝型材。 生产节拍 : 5-15 个 / 分。

技术参数：
